Seit 1985

Vom Taschencomputer zu .NET 10

VDAT wurde während der Ausbildung zum Vermessungstechniker und im späteren Studium entwickelt — und wird bis heute weiterentwickelt. Auf dem Weg entstanden außerdem die Programme AGK, EDBSDXF und INGMA.

1985–1991

VDAT für den SHARP PC 1403

VDAT entstand während der Ausbildung zum Vermessungstechniker und im späteren Studium. Das Besondere an diesem Programm war die schnelle, in Maschinensprache programmierte Punktverwaltung. VDAT war bei Azubis, Studenten, Vermessern im Felde und im Katasteramt sehr beliebt.

Der SHARP Pocket Computer 1403 war mit 32 KB Arbeitsspeicher ausgestattet und hatte eine 16-stellige Anzeige. Für die Protokollausgabe konnte ein Thermodrucker angeschlossen werden. Das reichte für 254 Punkte, unterteilbar in 10 Projekte, und für 13 Vermessungsprogramme: Kleinpunktberechnung, Flächenberechnung, Geradenschnitt, Umformung auf Messungslinie, Koordinaten­- transformation, Polaraufnahme, Polarabsteckung, Bogenschlag, Schnitt Kreis/Gerade, Polygonzug, Freie Stationierung, Rückwärtsschnitt und Vorwärtsschnitt.

Die binären Punktdaten konnten mit dem Programm „Trans-Drive“ über die serielle Schnittstelle mit einem PC ausgetauscht werden. Mit dem „VDAT-Daten-Konverter“ (VDK) ließen sie sich in ein konfigurierbares Textformat umwandeln — der Datenaustausch zwischen einem PC-Vermessungsprogramm und VDAT funktionierte damit bidirektional.

1990

AGK — AutoCAD-GIAP-Konverter

Parallel zu VDAT entstand AGK als Diplomarbeit an der Universität/Fachhochschule Essen im Vertiefungsfach Graphische Datenverarbeitung. Das Programm verbindet GIAP, das System des Landesvermessungsamts Nordrhein-Westfalen, mit AutoCAD. Veröffentlicht wurde es im BDVI-FORUM 3/1990.

Das Besondere ist das Maskenkonzept: AGK kennt kein Dateiformat fest. Für jedes Objekt, etwa das Symbol eines Grenzpunkts aus Kreis und Punktnummer, legt der Anwender eine Quell- und eine Zielmaske an. Er erzeugt sie aus den echten Datendateien und setzt an den Stellen, an denen Werte übertragen werden sollen, Variablennamen ein. Eine Steuerdatei in C-ähnlicher Schreibweise legt fest, wie umgerechnet wird.

  • Neue Objekte und neue Formate brauchen nur neue Masken — das Programm selbst wird nicht geändert.
  • Konvertiert wird in beide Richtungen, also nicht nur von GIAP nach DXF und zurück.
  • Auch ganz andere Formate lassen sich umsetzen, etwa der Koordinatenaustausch zwischen zwei Vermessungsprogrammen.
  • Weil AGK Objekt für Objekt arbeitet, dürfen die Dateien beliebig groß sein.
1992

EDBSDXF — das erste EDBS-nach-DXF-Programm

EDBSDXF setzte als erstes Programm Daten der Einheitlichen Datenbankschnittstelle (EDBS) der amtlichen Kartenwerke ALK und ATKIS in das DXF-Format um. Es zeichnete sich durch Geschwindigkeit, Konfigurierbarkeit und hohe Darstellungsqualität aus; flächenförmige Objekte konnte es noch nicht darstellen. Veröffentlicht im BDVI-FORUM 4/1992.

1994–2001

INGMA — EDBS-DXF-Umsetzer für ALK und ATKIS

INGMA löste 1994 EDBSDXF ab. Es erzeugt aus ALK-/ATKIS-Grundrissdaten im EDBS-Format Zeichnungen im DXF-Format oder direkt in AutoCAD — nach frei konfigurierbaren Zeichenvorschriften und in jedem Maßstab.

  • 1994 — erste Version, zunächst als Textanwendung unter OS/2
  • 1996 — Bezieher Sekundärnachweis: Fortführung des Datenbestands per EDBS
  • 1997 — Darstellung flächenförmiger Objekte durch Schraffuren und Böschungssignaturen
  • 1998 — dreidimensionale Darstellung und Kanaldaten; Zuschlag bei der Ausschreibung eines EDBS-nach-DXF-Umsetzers des Landesvermessungsamts Rheinland-Pfalz
  • 1999 — INGMA für AutoCAD: Die Zeichnung entsteht direkt in AutoCAD
  • 2000 — Aufnahme in den Vertrieb der AED Graphics AG; Speicherung der EDBS-Daten in MS-Access-Dateien
  • 2001 — Version 5.10 mit Netzwerkversion (letzter dokumentierter Stand)
Mit INGMA erzeugte DXF-Daten: ALK-Flurkartenausschnitt
ALK-Flurkartenausschnitt
Mit INGMA erzeugte DXF-Daten: ATKIS-Ausschnitt
ATKIS-Ausschnitt
INGMA: dreidimensionale Darstellung von ALK-Daten
ALK in 3D
INGMA: Darstellung von Kanaldaten
Kanaldaten
2021

VDAT 6 — Neuimplementierung nach 30 Jahren

Nach 30 Jahren wurde VDAT vollständig neu implementiert. Schon die Textoberfläche als Konsolenanwendung bot mehr Funktionalität — etwa die Batchmöglichkeit — als die ursprüngliche Pocket-Computer-Version.

2026

VDAT 9 und 9.1 für Microsoft .NET 10

Als MAUI-App für Android und Windows sowie als Konsolenanwendung für Linux und Windows bringt VDAT 9 14 Vermessungsprogramme, DXF-Ausgabe, Grafikanzeige und Genauigkeitsangaben mit. Version 9.1 (November 2026) ergänzt die neue Avalonia-Oberfläche — erstmals mit grafischer Bedienung auch unter Linux.

Mehr über VDAT 9.1 →

2027

Ausblick: VDAT 10

Geplant ist ein NAS-Modul für ÖbVI-Büros: Import des ALKIS-Bestands, Grafik mit Flurstücken und Gebäuden, Fortführung als aufgezeichnete Aktionen und Export des Fortführungsauftrags.

Mehr über VDAT 10 →

Bildergalerie

Der SHARP PC 1403 und die Original-Dokumentation von VDAT.

SHARP PC 1403 Taschencomputer

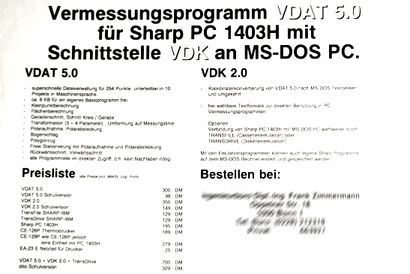

VDAT 5 Plakat

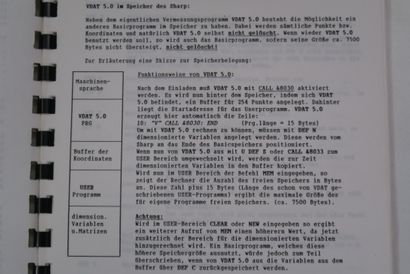

VDAT 5 Handbuch

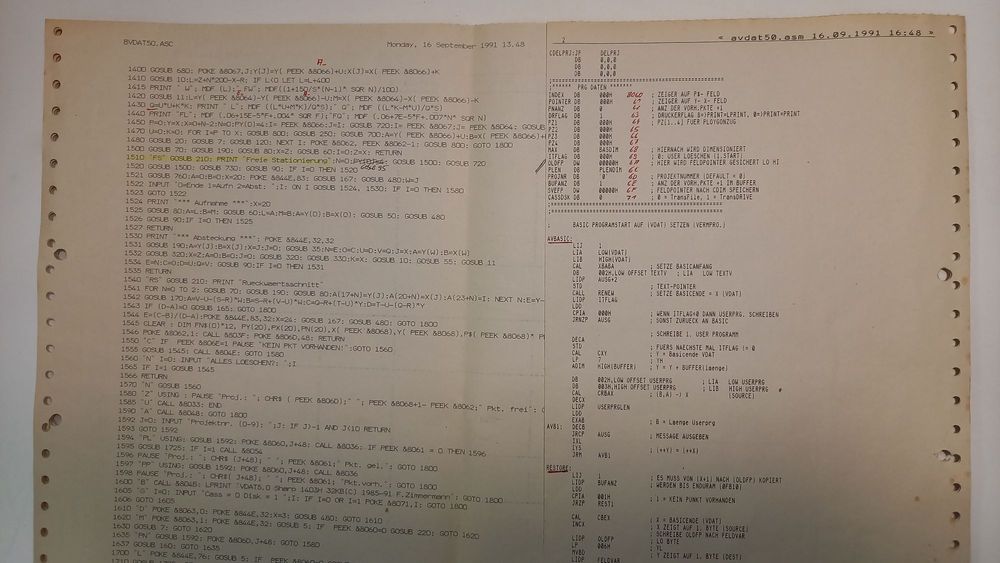

VDAT 5 Quellcode
